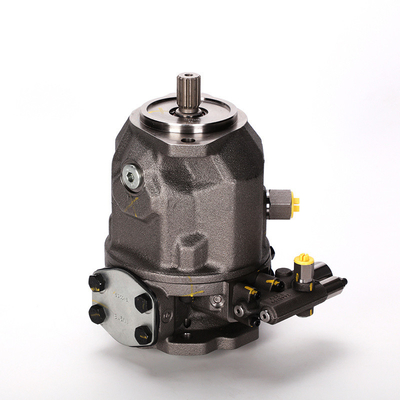

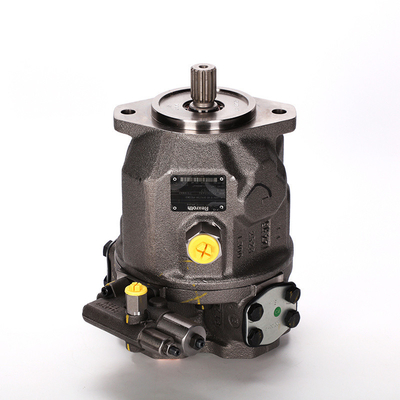

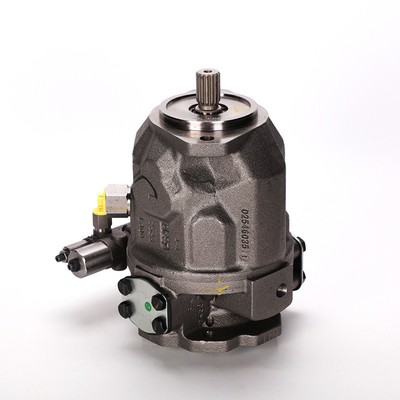

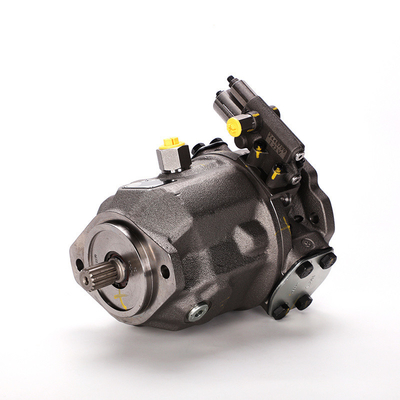

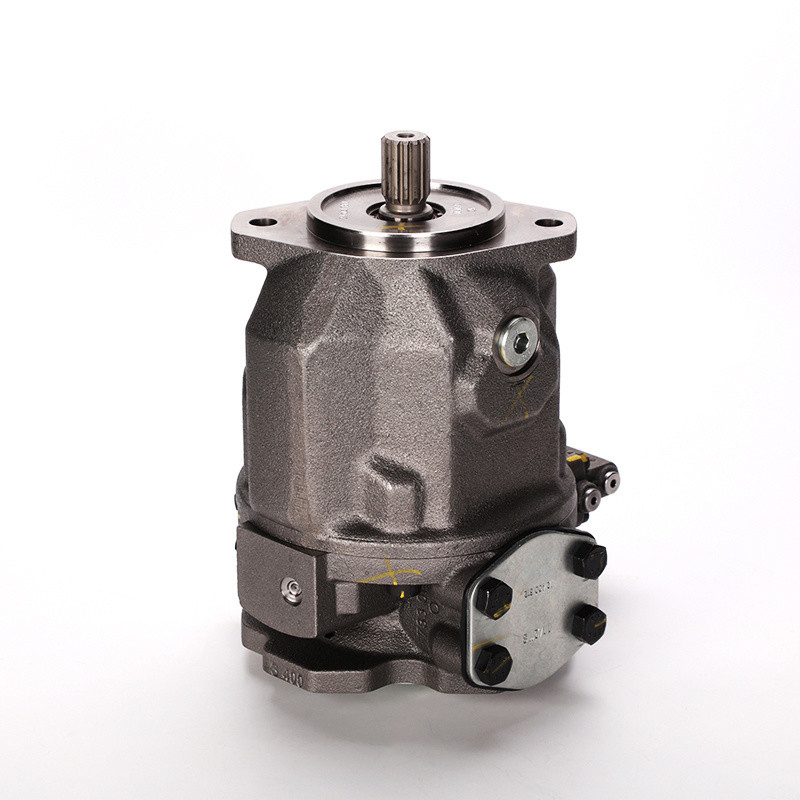

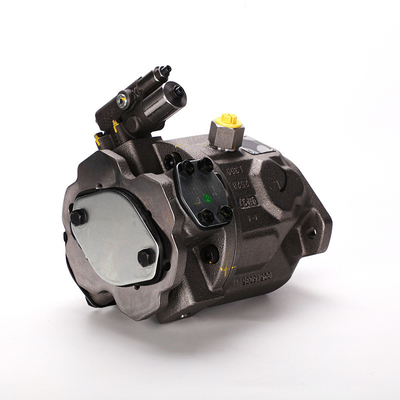

Pompes hydrauliques de la série A10vso pour la fabrication de machines A10vso18 A10vso28 A10vso45 A10vso60 A10vso85 A10vso100 A10vso140
Détails sur le produit:
| Lieu d'origine: | Chine |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Negotiable |
| Conditions de paiement: | LC, T/T |
| Capacité d'approvisionnement: | 10000pieces/month |
|
Détail Infomation |
|||
| Modèle N°.: | A10VSO | Le pouvoir: | Pour l'hydraulique |
|---|---|---|---|
| Application du projet: | Fabrication de machines | performances: | Corrosion |
| La norme: | La norme | Appliquer: | Pavé |
| Demander une: | rouleau à tambour | Matériel: | Fer à fondre |
| Type de puissance: | Pour l'hydraulique | Utilisation: | Huile de pétrole |
| Type de conduite: | Pour l'hydraulique | Paquet de transport: | Paquet d'exportation standard |
| Spécification: | A10VSO | Marque déposée: | PX |
| Origine: | Chine | Code du SH: | 8412291000 |
| Capacité d'approvisionnement: | 500pieces/month | Personnalisation: | Disponible |
| Service après-vente: | 12 mois | Garantie: | 12 mois |
| Coût du transport: | Contactez le fournisseur pour le fret et le délai de livraison estimé. | : | Paiement de soutien en USD |
| Paiements sécurisés: | Chaque paiement effectué sur Made-in-china.com est protégé par la plateforme. | Politique de remboursement: | Demandez un remboursement si votre commande n'est pas expédiée, est manquante ou arrive avec des pro |
Description de produit
| Type de code Type de code | ||||||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | ||||||||||||||||||||||||||
| A10V(S) | O | / | 31 | - | V | |||||||||||||||||||||
| Version 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 01 | Version standard (sans code) | |||||||||||||||||||||||||
| Version haute vitesse (les dimensions extérieures sont les mêmes que la version standard) | - | - | - | H | ||||||||||||||||||||||
| Unité à pistons axiaux | ||||||||||||||||||||||||||
| 02 | Conception à plateau oscillant, variable, pression nominale 280 bar, pression maximale 350 bar | - | - | - | - | - | - | A10VS | ||||||||||||||||||
| - | A10V | |||||||||||||||||||||||||
| Mode de fonctionnement | ||||||||||||||||||||||||||
| 03 | Pompe, circuit ouvert | O | ||||||||||||||||||||||||
| Taille (NG) | ||||||||||||||||||||||||||
| 04 | Déplacement géométrique, voir tableau des valeurs pages 6 et 7 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | ||||||||||||||||||
| Dispositif de contrôle | ||||||||||||||||||||||||||
| 05 | Commande à deux points, à commande directe | DG | ||||||||||||||||||||||||
| Régulateur de pression hydraulique | DR | |||||||||||||||||||||||||
| avec régulateur de débit hydraulique | XT ouvert | DFR | ||||||||||||||||||||||||
| XT branché avec fonction de rinçage | DFR1 | |||||||||||||||||||||||||
| XT branché sans fonction de rinçage | DRSC | |||||||||||||||||||||||||
| avec contrôle du débit et de la pression différentielle, variable électriquement | EF1) | |||||||||||||||||||||||||
| avec coupure de pression | hydraulique télécommandé | DRG | ||||||||||||||||||||||||
| contrôle électrique négatif | Tu= 12 V | ED71 | ||||||||||||||||||||||||
| Tu= 24 V | ED72 | |||||||||||||||||||||||||
| contrôle positif électrique | Tu= 12 V | ER71 | ||||||||||||||||||||||||
| Tu= 24 V | ER72 | |||||||||||||||||||||||||
| Contrôle de la puissance pression-débit | - | DFLR | ||||||||||||||||||||||||
| Série | ||||||||||||||||||||||||||
| 06 | Série 3, index 1 | 31 | ||||||||||||||||||||||||
| Sens de rotation | ||||||||||||||||||||||||||
| 07 | Vu sur l'arbre de transmission | dans le sens des aiguilles d'une montre | R | |||||||||||||||||||||||
| dans le sens inverse des aiguilles d'une montre | L | |||||||||||||||||||||||||
| Matériau d'étanchéité | ||||||||||||||||||||||||||
| 08 | FKM (fluoroélastomère) | V | ||||||||||||||||||||||||
| Arbre de transmission 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 09 | Arbre cannelé ANSI B92.1a | arbre standard | S | |||||||||||||||||||||||
| similaire à l'arbre "S" mais pour un couple d'entrée plus élevé | - | - | R | |||||||||||||||||||||||
| diamètre réduit, aptitude limitée à la transmission traversante (voir tableau des valeurs, page 9) | ○ | Tu | ||||||||||||||||||||||||
| identique à "U", couple plus élevé ; aptitude limitée à la transmission traversante (voir tableau des valeurs, page 9) | - | L | ||||||||||||||||||||||||
| Bride de montage | ||||||||||||||||||||||||||
| 10 | ISO 3019-1 (SAE) | 2 trous | C | |||||||||||||||||||||||
| 4 trous | - | - | - | - | - | - | D | |||||||||||||||||||
| 1)Voir fiche technique 92709 | ||||||||||||||||||||||||||
| Type de code | |||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | |||||||||||||||||||||||
| A10V(S) | O | / | 31 | - | V | ||||||||||||||||||
| Port de travail 18 28 45 71 88 100 140 | |||||||||||||||||||||||
| 11 | Ports de bride SAE selon J518 Ports de travail métrique | Fil de fixation métrique; arrière | pas pour le passage en voiture | - | - | - | 11 | ||||||||||||||||
| - | - | - | - | - | 41 | ||||||||||||||||||
| Fil de fixation métrique; latéral haut bas | pour le passage au travers | - | - | 12 | |||||||||||||||||||
| - | - | - | - | - | 42 | ||||||||||||||||||
| Ports de bride SAE selon J518 Ports de travail FNU | Fil de fixation FNU; arrière | pas pour le passage en voiture | - | - | - | 61 | |||||||||||||||||
| - | - | - | - | - | 91 | ||||||||||||||||||
| Fil de fixation FNU; latéral haut bas | pour le passage au travers | - | - | 62 | |||||||||||||||||||
| - | - | - | - | - | 92 | ||||||||||||||||||
| À travers le lecteur(pour les options de montage, voir page 53) | |||||||||||||||||||||||
| 12 | Bride ISO 3019-1 Moyeu pour arbre cannelé2) Diamètre Diamètre | 18 28 45 71 88 100 140 | |||||||||||||||||||||
| sans passage au travers | N00 | ||||||||||||||||||||||
| 82-2 (A) | 5/8 po 9T 16/32DP | K01 | |||||||||||||||||||||
| 3/4 po 11T 16/32DP | K52 | ||||||||||||||||||||||
| 101-2 (B) | 7/8 po 13T 16/32DP | - | K68 | ||||||||||||||||||||
| 1 en 15T 16/32DP | - | - | K04 | ||||||||||||||||||||
| 127-2 (C) | 1 1/4 po 14T 12/24DP | - | - | - | K07 | ||||||||||||||||||
| 1 1/2 po 17T 12/24DP | - | - | - | - | - | K24 | |||||||||||||||||
| 152-4 (D) 1 3/4 po 13T 8/16DP | - | - | - | - | - | - | K174) | ||||||||||||||||
| Connecteurs pour solénoïdes3) | |||||||||||||||||||||||
| 13 | Sans connecteur (sans solénoïde, avec commande hydraulique uniquement, sans code) | ||||||||||||||||||||||
| DEUTSCH - connecteur moulé, 2 broches, sans diode de suppression | P | ||||||||||||||||||||||
| = Disponible○= Sur demande-= Non disponible | |||||||||||||||||||||||
| Avis Notez les notes de planification du projet à la page 59. En plus du code type, veuillez spécifier les données techniques pertinentes lors de votre commande. | |||||||||||||||||||||||
| Fluides hydrauliques Fluides hydrauliques | |||||||||||||||
| La pompe variable A10V(S)O est conçue pour fonctionner avec de l'huile minérale HLP selon DIN 51524. Les instructions d'application et les exigences relatives aux fluides hydrauliques doivent être extraites des fiches techniques suivantes avant le début de la planification du projet : 90220 : Fluides hydrauliques à base d'huiles minérales et d'hydrocarbures apparentés 90221 : Fluides hydrauliques respectueux de l'environnement 90222 : Fluides hydrauliques HFD (pour les exigences techniques autorisées) données, voir fiche technique 90225) | Remarques sur la sélection du fluide hydraulique Le fluide hydraulique doit être sélectionné de manière à ce que la viscosité de fonctionnement dans la plage de températures de fonctionnement se situe dans la plage optimale (vopter (voir schéma de sélection). Avis En aucun point du composant la température ne doit être supérieure à 115 °C. La différence de température indiquée dans le tableau doit être prise en compte lors de la détermination de la viscosité dans le roulement. Si les conditions ci-dessus ne peuvent pas être maintenues en raison de paramètres de fonctionnement extrêmes, veuillez contacter le responsable. membre du personnel responsable chez Bosch Rexroth. | ||||||||||||||
| Viscosité et température des fluides hydrauliques | |||||||||||||||
| Viscosité | Température | Commentaire | |||||||||||||
| Démarrage à froidvmax ≤ 1600 mm2/s | θSt ≥ -40 °C | t≤ 1 min, sans charge (p≤ 30 bars),n≤ 1000 tr/min | |||||||||||||
| Différence de température admissible | ΔT≤ 25 K | entre l'unité à pistons axiaux et le fluide hydraulique | |||||||||||||
| Phase d'échauffementv< 1600 à 400 mm2/s | θ= -40 °C à -25 °C | Veuillez noter les informations détaillées sur le fonctionnement à basse température, voir la fiche technique 90300-03-B | |||||||||||||
| Fonctionnement continuv= 400 à 10 mm2/s | cela correspond, pour VG 46 par exemple, à une plage de température de +5 °C à +85 °C (voir schéma de sélection) | ||||||||||||||
| θ= -25 °C à +110 °C | mesuré au portL,L1 respecter la plage de température admissible du joint d'arbre | ||||||||||||||
| (ΔT= environ 5 K entre le roulement/joint d'arbre et l'orificeL,L1) | |||||||||||||||
| vopter = 36 à 16 mm2/s | Plage de viscosité et d'efficacité de fonctionnement optimales | ||||||||||||||
| Opération à court termevmin 7 mm2/s | t< 1 min,p< 0,3 •pnom | ||||||||||||||
| Diagramme de sélection | |||||||||||||||
| Viscosité maximale autorisée pour démarrage à froid | 1600 1000 600 | Phase d'échauffement | |||||||||||||
| Viscosité minimale admissible pour un fonctionnement à court terme | 7 -40 | -25 | -10 | 0 10 | 30 50 | 70 90 | 115 | ||||||||
| Températureθ[°C] | |||||||||||||||
| XT branché sans fonction de rinçage | |||||||||||||||
| Filtration du fluide hydraulique Une filtration plus fine améliore le niveau de propreté du fluide hydraulique, ce qui augmente la durée de vie de l'unité à pistons axiaux. Un niveau de propreté d'au moins 20/18/15 doit être maintenu conformément à la norme ISO 4406. À des températures de fluide hydraulique très élevées (90 °C à 115 °C maximum), un niveau de propreté 19/17/14 selon au moins la norme ISO 4406 est nécessaire. Veuillez nous contacter si les cours ci-dessus ne peuvent pas être observés. |
Nos avantages :
1. Nous faisons du commerce de stock depuis plus de 10 ans, expédions plus rapidement et à bon prix
2. Nous sommes un fournisseur professionnel de moteurs et de pompes hydrauliques ainsi que de pièces de rechange.
3. Notre usine est plus que10 ans d'expérienceusine de production de pompes à moteur hydrauliques.
4.nous vendons également des marques telles que Rexroth DANFOSS Eton.
Présentation de l'entreprise :
Nous sommes un fournisseur professionnel deA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGhydrauliques de série depuis plus de 10 ans. Il existe de nombreux produits disponibles en stock. Si vous envisagez d'acheter des hydrauliques d'autres marques, nous avonsMarques chinoisespour votre considération.
Spectacle en atelier :
Champ d'application :
Nous proposons ces machines
Nous proposons ces marques
Emballer:
Livraison:
Délai de livraison:
Nous disposons d'une énorme quantité de stock de pompes complètes, de moteurs et de certaines pièces de rechange,
donc le délai de livraison est de 3 jours si nous l'avons en stock.
Si ce n'est pas le cas, dans les 5 jours si la quantité est inférieure à 50 pièces.
Cela dépend de la quantité commandée.
Commande min. :
Si le modèle est commun ou la production dans notre entrepôt de stock, il n'y a pas de MOQ pour la production en stock.
Plus la quantité est importante, plus le prix sera avantageux.
Mode de livraison :
Par courrier, comme DHL, UPS, Fedex, etc. C'est du porte à porte ou de la grange à la porte,
généralement 5 à 7 jours pour arriver.
Par avion vers l'aéroport, généralement 3 à 5 jours pour arriver
Par mer au port maritime, généralement 20 à 30 jours pour arriver.
Si votre délai de livraison est très urgent, nous vous suggérons de choisir le service de messagerie ou le transport aérien.
Sinon, c'est très bon marché par voie maritime.
